Περιγραφή προϊόντων
Προδιαγραφές προϊόντος
| Πρότυπα | ASTM B152 / ASTM B75 / ASTM B111 |
| Υλικά Σωλήνων | C11000 / C12200 / CuNi 90/10 |
| Υλικά πτερυγίων | Λωρίδα χαλκού ή λωρίδα CuNi |
| Εξωτερική διάμετρος (OD) | 12 mm – 38 mm (προσαρμόσιμο) |
| Πάχος τοίχου (WT) | 0,7–2 mm (προσαρμόσιμο) |
| Ύψος πτερυγίου | 6–15 mm (προσαρμόσιμο) |
| Πάχος πτερυγίου | 0,2-0,5 mm (προσαρμόσιμο) |
| Μήκος σωλήνα | Μπορεί να προσαρμοστεί κατόπιν αιτήματος |
| Κατάσταση | Ανόπτηση / ανακούφιση από το στρες- |
Το σπειροειδώς τυλιγμένο πτερύγιο σωλήνα C11000 διαθέτει περιεκτικότητα σε χαλκό τουλάχιστον 99,90% και θερμική αγωγιμότητα έως και 388 W/(m·K)-25 φορές μεγαλύτερη από αυτή του ανοξείδωτου χάλυβα 316L, καθιστώντας τα κατάλληλα για τυπικά συστήματα HVAC οικιών και εμπορικών χώρων.
Οι αποοξειδωμένοι σωλήνες χαλκού-φωσφόρου C12200 παρουσιάζουν εξαιρετική αντοχή στην ευθραυστότητα του υδρογόνου κατά τη συγκόλληση. Σε σύγκριση με το C11000, είναι καλύτερα προσαρμοσμένα για συγκόλληση σύνθετων συστημάτων σωληνώσεων και για χρήση σε κεντρικές μονάδες κλιματισμού που υπόκεινται σε συχνούς κύκλους εκκίνησης-παύσης ή μακροπρόθεσμης-συνεχούς λειτουργίας.
Οι σωλήνες χαλκού-νικελίου CuNi 90/10 αντέχουν σε θαλασσινό νερό υψηλής-αλατότητας και χλωριούχο-το οποίο περιέχει υφάλμυρο νερό, καθιστώντας τους ιδανικούς για σκληρά περιβάλλοντα με υψηλή αλατότητα και υγρασία, όπως συστήματα HVAC σε θαλάσσια σκάφη και παράκτιες περιοχές.
Προσαρμοσμένες Υπηρεσίες
- Το TORICH προσφέρει προσαρμόσιμες επιλογές υλικών, επιτρέποντας ευέλικτους συνδυασμούς υλικών βασικού σωλήνα και πτερυγίων-όπως σωλήνες βάσης CuNi 90/10 με πτερύγια CuNi 70/30.
- Το ύψος, το πάχος και η απόσταση των πτερυγίων μπορούν να προσαρμοστούν ώστε να πληρούν συγκεκριμένες απαιτήσεις για την εξισορρόπηση της μεταφοράς θερμότητας και της πτώσης πίεσης. Διατίθενται επίσης βελτιωμένα σχέδια πτερυγίων, όπως πτερύγια με περσίδες ή κυματοειδές πτερύγιο.
- Τα άκρα των σωλήνων μπορούν να υποβληθούν σε επεξεργασία με διόγκωση, ταλάντωση, φλάντζα, τετραγωνισμό ή λοξοτομή. Αυτό εξαλείφει την ανάγκη για δευτερεύουσα συγκόλληση και εξασφαλίζει άμεση συμβατότητα με συνδέσεις για-εναλλάκτες θερμότητας κλιματισμού, συμπυκνωτές και εξατμιστές.
Χημική Σύνθεση
| Στοιχείο | Cu (%) | Ni (%) | Fe (%) | P (%) | Αλλος |
|---|---|---|---|---|---|
| C11000 | Μεγαλύτερο ή ίσο με 99,90 | - | - | - | Ανίχνευση ακαθαρσιών |
| C12200 | Μεγαλύτερο ή ίσο με 99,90 | - | - | 0.015–0.040 | Ανίχνευση ακαθαρσιών |
| CuNi 90/10 | Ισορροπία | 9.0–11.0 | 1.0–1.8 | - | Mn, ιχνοστοιχεία |
Μηχανικές Ιδιότητες
| Ιδιοκτησία | Αντοχή σε εφελκυσμό (MPa) | Ισχύς απόδοσης (MPa) | Επιμήκυνση (%) | Σκληρότητα (HV) |
| C11000 | Μεγαλύτερο ή ίσο με 210 | Μεγαλύτερο ή ίσο με 60 | Μεγαλύτερο ή ίσο με 40 | 40–70 |
| C12200 | Μεγαλύτερο ή ίσο με 220 | Μεγαλύτερο ή ίσο με 70 | Μεγαλύτερο ή ίσο με 35 | 45–75 |
| CuNi 90/10 | Μεγαλύτερο ή ίσο με 300 | Μεγαλύτερο ή ίσο με 120 | Μεγαλύτερο ή ίσο με 30 | 80–120 |
Πιθανοί εναλλακτικοί βαθμοί
- Για ορισμένες εφαρμογές βιομηχανικής ψύξης ή υψηλής θερμοκρασίας-καυσαερίων, σωλήνες με πτερύγια από ανοξείδωτο χάλυβα-που διαθέτουν σωλήνες βάσης από ανοξείδωτο χάλυβα (304/316) με τυλιγμένα πτερύγια από ανοξείδωτο χάλυβα-μπορεί να ληφθούν υπόψη λόγω της ανώτερης αντοχής τους στην πίεση και τη θερμοκρασία.
- Το CuNi 70/30 προσφέρει καλύτερη αντίσταση στη διάβρωση-που προκαλείται από τη ροή του θαλασσινού νερού και στη βιορρύπανση από το CuNi 90/10, καθιστώντας το κατάλληλο για υπεράκτια συστήματα HVAC.
- Για συστήματα HVAC κατοικιών, τα κράματα αλουμινίου (AA 1100/3003) είναι μια βιώσιμη επιλογή, καθώς είναι πιο οικονομικά-από τον χαλκό.
περιοχές εφαρμογής
Χάρη στην εξαιρετική θερμική αγωγιμότητά τους, ο σωλήνας πτερυγίων με σπειροειδή περιέλιξη είναι κατάλληλος για εφαρμογές όπως συστήματα κεντρικού κλιματισμού, εναλλάκτες θερμότητας ψύκτη, αερόψυκτοι συμπυκνωτές, μονάδες HVAC ταράτσας, μονάδες fan coil (FCU), συστήματα εξαερισμού ανάκτησης θερμότητας (HRV/ERV), συστήματα HVAC εμπορικών κτιρίων και συστήματα κλιματισμού θαλάσσης.
Εμφάνιση προϊόντων
Εξοπλισμός δοκιμών

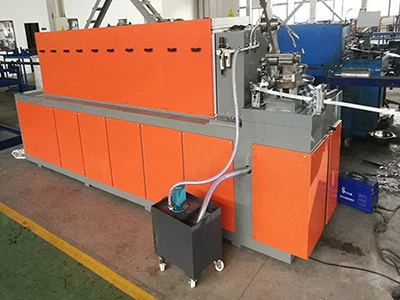

Εργοστασιακός Εξοπλισμός
Εξοπλισμός τουρσί
Πακέτο προϊόντων
FAQ
Ε: Μπορούν αυτοί οι σωλήνες με πτερύγια να λυγίσουν σε σχήμα U-;
Α: Ναι. Στην ανοπτημένη, μαλακή κατάστασή τους, οι σωλήνες με πτερύγια μπορούν να λυγιστούν, υπό την προϋπόθεση ότι διατηρείται επαρκής ακτίνα κάμψης (που απαιτεί την αφαίρεση ή την επιπέδωση των πτερυγίων στο τμήμα κάμψης).
Ε: Οι σωλήνες με πτερύγια CuNi 90/10 απαιτούν πρόσθετη αντιδιαβρωτική ή αντι{3}}επεξεργασία;
Α: Δεν απαιτείται πρόσθετη θεραπεία. Τα προϊόντα υφίστανται επεξεργασία παθητικοποίησης και αντιρρύπανσης-προτού φύγουν από το εργοστάσιο, επιτρέποντας την άμεση χρήση σε υγρό, αλάτι-ψεκασμού ή διαβρωτικό περιβάλλον.
Ε: Ποια πλεονεκτήματα προσφέρουν οι σπειροειδώς τυλιγμένοι σωλήνες με πτερύγια σε σύγκριση με τους παραδοσιακούς σωλήνες με πτερύγια ενσωματωμένου ή χιτωνίου-;
Α: Τα σπειροειδώς τυλιγμένα πτερύγια ενσωματώνονται στον σωλήνα βάσης μέσω συγκόλλησης ή υψηλής-μηχανικής σύνδεσης, εξαλείφοντας τη θερμική αντίσταση επαφής που υπάρχει στους σωλήνες τύπου χιτωνίου-και αυξάνοντας την απόδοση μεταφοράς θερμότητας κατά 15–30%. Προσφέρουν επίσης ανώτερη αντοχή σε κραδασμούς και θερμικούς κραδασμούς, διασφαλίζοντας ότι τα πτερύγια δεν χαλαρώνουν ή αποκολλούνται.
