Περιγραφή προϊόντων
Προδιαγραφές προϊόντος
| Πρότυπα |
EN 10216-5 |
| Ποιότητες χάλυβα | 1,4410 (UNS S32750 / 2507), 1,4501 (UNS S32760), κ.λπ. |
| Ισοδύναμα Πρότυπα | ASTM A789 / ASTM A790 / ASME SA789 / ASME SA790 |
| Εξωτερική διάμετρος (OD) |
6 mm - 250 mm |
| Πάχος τοίχου (WT) | 0,5 mm - 30 mm |
| Μήκος | 6/12 μ., προσαρμοσμένο |
| Επεξεργασία Επιφανειών | Bright Annealed |
| Διαδικασία Παραγωγής | Ψυχρής έλασης / Ψυχρής έλασης |
| Κατάσταση | Ανοπτημένο διάλυμα |
Σε σύγκριση με τις ποιότητες 316L και 2205, ο σωλήνας από ανοξείδωτο χάλυβα Super Duplex προσφέρει ανώτερη μηχανική αντοχή, ικανός να αντέχει σε υπερτάσεις υδραυλικής πίεσης στην περιοχή των 10.000 PSI, καθιστώντας τον ιδανικό για υδραυλικά συστήματα υψηλής-πίεσης.
Με PREN μεγαλύτερο ή ίσο με 42, ο ανοξείδωτος χάλυβας Super Duplex αντιστέκεται στη διάβρωση που προκαλείται από χλωρίδιο-, στην έκθεση στο θαλασσινό νερό και στα όξινα περιβάλλοντα, καθιστώντας τον κατάλληλο για σκληρές, υψηλές{2}}θερμοκρασίες και συνθήκες υψηλής{3} αλατότητας που συναντώνται σε βαθιές-εφαρμογές στη θάλασσα.
Οι σωληνώσεις υφίστανται φωτεινή ανόπτηση για να επιτευχθεί τραχύτητα επιφάνειας Ra μικρότερη ή ίση με 0,8 μm. Αυτό μειώνει την αντίσταση της υδραυλικής ροής κατά 15–20% και ελαχιστοποιεί τη συσσώρευση ακαθαρσιών και το φράξιμο, διασφαλίζοντας ακριβή και σταθερή μετάδοση υδραυλικού σήματος-που ανταποκρίνεται στις αυστηρές απαιτήσεις των υψηλής{4}}υδραυλικών σωληνώσεων ακριβείας στη βιομηχανία πετρελαίου και φυσικού αερίου.
Προσαρμοσμένες Υπηρεσίες
- Το TORICH προσφέρει προσαρμογή για μη-τυπικές διαστάσεις, με ανοχές πάχους τοιχώματος ελεγχόμενες στα ±0,05 mm και ανοχές εξωτερικής διαμέτρου έως ±0,1 mm. Οι σωλήνες παρέχονται σε πηνία, με προσαρμόσιμα μήκη πηνίου.
- Παρέχουμε τελικές-υπηρεσίες φινιρίσματος-συμπεριλαμβανομένων απλών άκρων, λοξοτομίας, σπειρώματος, αυλάκωσης και λοξότμησης συγκόλλησης-μαζί με αφαίρεση γρεζιών για την αποφυγή διαρροής υδραυλικού υγρού μετά τη συναρμολόγηση.
- Εκτός από τα τυπικά φινιρίσματα BA, προσφέρουμε επιφανειακές επεξεργασίες όπως BA σε συνδυασμό με εσωτερική ηλεκτροστίλβωση (EP), αποξήρανση και παθητικοποίηση και λείανση εσωτερικής οπής.
Χημική Σύνθεση
| Ποιότητα χάλυβα | C μέγ |
Σι | Mn |
P μέγ |
S μέγ |
N | Cr | Cu | Μο | Ni | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Όνομα χάλυβα | αριθμός | ||||||||||
| X2CrNiMoN22-5-3 | 1.4462 | 0.030 | Μικρότερο ή ίσο με 1,00 | Μικρότερο ή ίσο με 2,00 | 0.035 | 0.015 | 0.10-0.22 | 21.0-23.0 | – | 2.50-3.5 | 4.5-6.5 |
| X2CrNiMoSi18-5-3 | 1.4424 | 0.030 | 1.40-2.00 | 1.20-2.00 | 0.035 | 0.015 | 0.05-0.10 | 18.0-19.0 | – | 2.50-3.0 | 4.5-5.2 |
| X2CrNiN23-4 | 1.4362 | 0.030 | Μικρότερο ή ίσο με 1,00 | Μικρότερο ή ίσο με 2,00 | 0.035 | 0.015 | 0.05-0.20 | 22.0-24.0 | 0.10-0.60 | 0.10-0.60 | 3.5-5.5 |
| X2CrNiMoN25-7-4 | 1.4410 | 0.030 | Μικρότερο ή ίσο με 1,00 | Μικρότερο ή ίσο με 2,00 | 0.035 | 0.015 | 0.20-0.35 | 24.0-26.0 | – | 3.00-4.5 | 6.0-8.0 |
| X2CrNiMoCuN25-6-3 | 1.4507 | 0.030 | Μικρότερο ή ίσο με 0,70 | Μικρότερο ή ίσο με 2,00 | 0.035 | 0.015 | 0.15-0.30 | 24.0-26.0 | 1.00-2.50 | 2.70-4.0 | 5.5-7.5 |
| X2CrNiMoCuWN25-7-4 | 1.4501 | 0.030 | Μικρότερο ή ίσο με 1,00 | Μικρότερο ή ίσο με 1,00 | 0.035 | 0.015 | 0.20-0.30 | 24.0-26.0 | 0.50-1.00 | 3.00-4.0 | 6.0-8.0 |
Μηχανικές Ιδιότητες
| Βαθμός χάλυβα | Αριθμός χάλυβα | Αντοχή εφελκυσμού | Αντοχή απόδοσης Rp0,2 | Επιμήκυνση | Σκληρότητα |
|---|---|---|---|---|---|
| X2CrNiMoN22-5-3 | 1.4462 | 620–880 MPa | Μεγαλύτερο ή ίσο με 450 MPa | Μεγαλύτερο ή ίσο με 25 % | Μικρότερο ή ίσο με 290 HB |
| X2CrNiMoSi18-5-3 | 1.4424 | 600–850 MPa | Μεγαλύτερο ή ίσο με 400 MPa | Μεγαλύτερο ή ίσο με 25 % | Μικρότερο ή ίσο με 290 HB |
| X2CrNiN23-4 | 1.4362 | 600–830 MPa | Μεγαλύτερο ή ίσο με 400 MPa | Μεγαλύτερο ή ίσο με 25 % | Μικρότερο ή ίσο με 290 HB |
| X2CrNiMoN25-7-4 | 1.4410 | 795–950 MPa | Μεγαλύτερο ή ίσο με 550 MPa | Μεγαλύτερο ή ίσο με 25 % | Μικρότερο ή ίσο με 310 HB |
| X2CrNiMoCuN25-6-3 | 1.4507 | 800–950 MPa | Μεγαλύτερο ή ίσο με 550 MPa | Μεγαλύτερο ή ίσο με 25 % | Μικρότερο ή ίσο με 310 HB |
| X2CrNiMoCuWN25-7-4 | 1.4501 | 800–1000 MPa | Μεγαλύτερο ή ίσο με 550 MPa | Μεγαλύτερο ή ίσο με 25 % | Μικρότερο ή ίσο με 310 HB |
Πιθανοί εναλλακτικοί βαθμοί
- Για χερσαίους υδραυλικούς αγωγούς που λειτουργούν σε θερμοκρασίες περιβάλλοντος με χαμηλά επίπεδα χλωρίου, ο ανοξείδωτος χάλυβας διπλής όψης 2205 είναι μια οικονομικά{1}αποτελεσματική επιλογή.
- Για αγωγούς που χρησιμοποιούνται σε περιβάλλοντα υψηλής-θερμοκρασίας, εξαιρετικά-βαθιάς και αλατούχου νερού, ο ανοξείδωτος χάλυβας 6Mo (1.4547, UNS S31254) είναι κατάλληλος. με τιμή PREN μεγαλύτερη ή ίση με 43, είναι κατάλληλο για εξαρτήματα χαμηλής-πίεσης, παχύ-τοιχώματος που εκτίθενται σε εξαιρετικά υψηλά επίπεδα χλωρίου.
- Για τις χερσαίες βοηθητικές υδραυλικές γραμμές χαμηλής-πίεσης που υπόκεινται σε ήπια διάβρωση, ο ανοξείδωτος χάλυβας 316L είναι μια επιλογή. ενώ είναι λιγότερο ακριβό από τον ανοξείδωτο χάλυβα διπλής όψης, είναι ακατάλληλο για τις σκληρές συνθήκες που συναντώνται σε περιβάλλοντα ανοικτής θάλασσας και κάτω οπών.
περιοχές εφαρμογής
EN 10216-5 Σωλήνες από ανοξείδωτο χάλυβα Super Duplex για γραμμές υδραυλικού ελέγχου σε απαιτητικά περιβάλλοντα της βιομηχανίας πετρελαίου και φυσικού αερίου:
- Υποθαλάσσια υδραυλικά συστήματα ελέγχου: Γραμμές ενεργοποίησης υδραυλικών βαλβίδων, υποθαλάσσιες υδραυλικές γραμμές ομφάλιας
- Υδραυλικά συστήματα υπεράκτιας πλατφόρμας: Συστήματα με όργανα ασφαλείας (SIS), υδραυλικοί ενεργοποιητές
- Πίνακες ελέγχου φρεατίων: Υδραυλικές γραμμές παροχής, συστήματα μετάδοσης υγρών ελέγχου
- Γραμμές ελέγχου χημικής έγχυσης: Γραμμές έγχυσης αναστολέων διάβρωσης, συστήματα διασφάλισης ροής

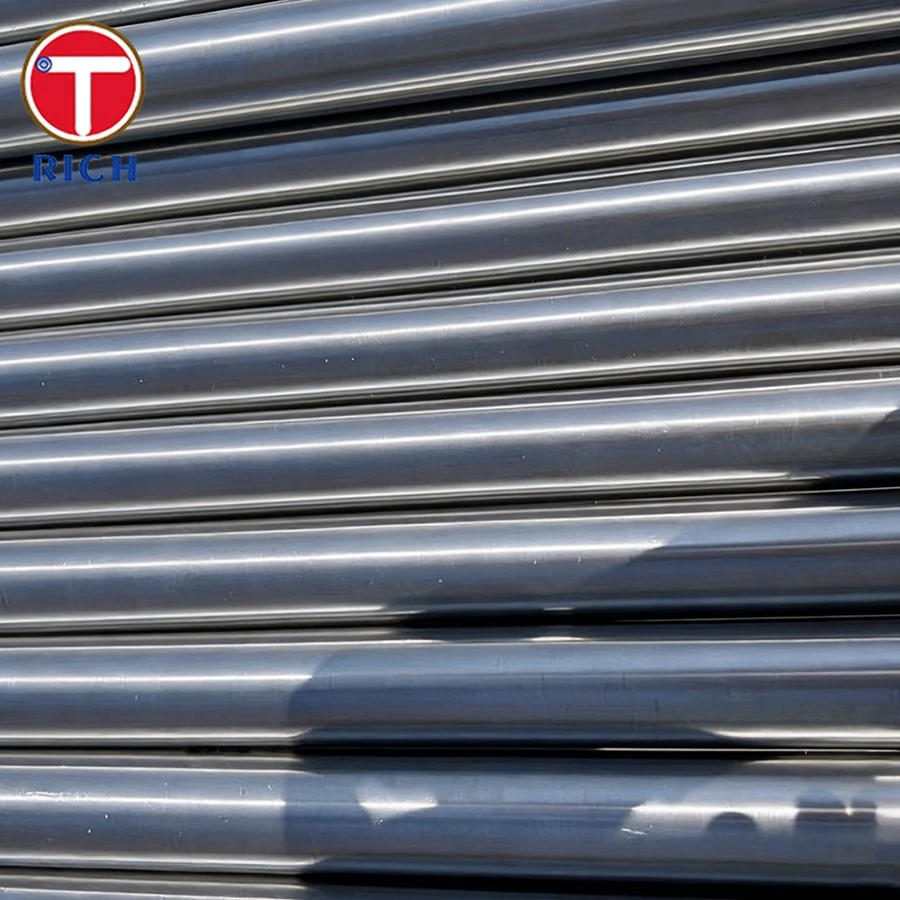

Εμφάνιση προϊόντων
Εξοπλισμός δοκιμών
Εργοστασιακός Εξοπλισμός
Εξοπλισμός τουρσί
Εξοπλισμός στίλβωσης
Ψυχρός εξοπλισμός σχεδίασης
Πακέτο προϊόντων
FAQ
Ε: Ποια είναι τα πλεονεκτήματα των σωλήνων BA (Bright Annealed) έναντι των τυπικών σωλήνων από γυαλισμένο χάλυβα για υδραυλικές γραμμές;
Α: Οι σωλήνες BA ανόπτονται σε σφραγισμένη ατμόσφαιρα αζώτου, με αποτέλεσμα μια επιφάνεια-ελεύθερη από οξείδια με τραχύτητα Ra μικρότερη ή ίση με 0,8 μm. Αυτό ελαχιστοποιεί την πρόσφυση του υδραυλικού υγρού και αποτρέπει τα μπλοκαρίσματα των σωληνώσεων, καθιστώντας το κατάλληλο για υδραυλικά συστήματα υψηλής ακρίβειας{{3}.
Ε: Είναι κατάλληλο για χρήση σε όξινα περιβάλλοντα σέρβις (NACE MR0175);
Α: Ναι. Οι ποιότητες ανοξείδωτου χάλυβα super duplex 1.4410 και 1.4501 συμμορφώνονται πλήρως με τα πρότυπα NACE MR0175 / ISO 15156, επιτρέποντάς τους να αντέχουν τις συνθήκες συντήρησης H₂S εντός των καθορισμένων ορίων σκληρότητας και περιβάλλοντος.
Ε: Ποιες επιθεωρήσεις πραγματοποιούνται πριν τα προϊόντα φύγουν από το εργοστάσιο;
Α: Οι επιθεωρήσεις διενεργούνται αυστηρά σύμφωνα με τις απαιτήσεις του EN 10216-5 (κατηγορία TC2), που καλύπτουν την ανάλυση χημικής σύνθεσης, τις μηχανικές δοκιμές, τις υδροστατικές δοκιμές, τις δοκιμές υπερήχων, τις δοκιμές δινορευμάτων και τις επιθεωρήσεις διαστάσεων και οπτικών.
