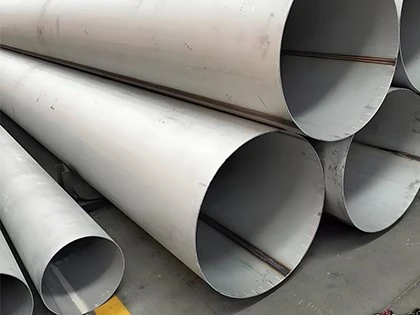

Σωλήνα από ανοξείδωτο χάλυβα μεγάλης διαμέτρου: Μεγέθη, ποιότητες και χρήσεις

Όταν οι σωληνώσεις από ανοξείδωτο χάλυβα μετακινούνται σε μεγαλύτερες διαμέτρους, η επιλογή του σωστού υλικού περιλαμβάνει περισσότερα από την επιλογή μιας κατηγορίας όπως 304L ή 316L. Η διάμετρος του σωλήνα, το πάχος του τοιχώματος, η μέθοδος κατασκευής, το περιβάλλον λειτουργίας, η πίεση και τα ισχύοντα πρότυπα μπορούν όλα να επηρεάσουν το κόστος, την κατασκευή και τη μακροπρόθεσμη{3}}αξιοπιστία του έργου.

Για τους αγοραστές και τους μηχανικούς, το πραγματικό ερώτημα δεν είναι απλώς πόσο μεγάλο αΣωλήνα από ανοξείδωτο χάλυβα μεγάλης διαμέτρουμπορεί να είναι, αλλά ποιο μέγεθος, ο βαθμός και η μέθοδος κατασκευής είναι κατάλληλα για τις πραγματικές συνθήκες υπηρεσίας.

Δεν υπάρχει ενιαίος καθολικός ορισμός της «μεγάλης διαμέτρου» που να ισχύει για κάθε κλάδο.

Στις εμπορικές σωληνώσεις, ο όρος χρησιμοποιείται συχνά για σωλήνες από ανοξείδωτο χάλυβα που ξεκινούν από NPS 14, NPS 16, NPS 20 ή παραπάνω, ανάλογα με τον προμηθευτή, τη διαδικασία κατασκευής και τις προδιαγραφές του έργου.

Καθώς η διάμετρος του σωλήνα αυξάνεται, οι απαιτήσεις κατασκευής αλλάζουν επίσης. Τα μεγάλα μεγέθη παρέχονται πιο συχνά ως συγκολλημένοι σωλήνες επειδή η απρόσκοπτη παραγωγή γίνεται πιο περιορισμένη και ακριβή σε μεγαλύτερες διαμέτρους.

Για το λόγο αυτό, ένας σωλήνας από ανοξείδωτο χάλυβα μεγάλης διαμέτρου θα πρέπει κανονικά να προσδιορίζεται από περισσότερα από OD μόνο. Οι αγοραστές πρέπει επίσης να καθορίσουν το ονομαστικό μέγεθος σωλήνα, το πάχος ή το χρονοδιάγραμμα του τοιχώματος, την ποιότητα υλικού και το ισχύον πρότυπο.

Οι διαστάσεις των σωλήνων δεν μπορούν να προσδιοριστούν αποκλειστικά από την εξωτερική διάμετρο. Πρέπει επίσης να επαληθευτεί το NPS/DN, η εξωτερική διάμετρος, το πάχος του τοιχώματος και το πρόγραμμα σωλήνων. Για σωλήνα από ανοξείδωτο χάλυβα, το σύστημα διαστάσεων αναφέρεται συνήθως στο ASME B36.19. Το ASTM A312 διευκρινίζει ρητά ότι οι τυπικές του διαστάσεις αναφέρονται στο ASME B36.19, ενώ επιτρέπει επίσης την παραγγελία μη τυπικών μεγεθών που πληρούν άλλες απαιτήσεις.

I. Πίνακας Αναφοράς Κοινών Ονομαστικών Μεγεθών

Η εξωτερική διάμετρος από μόνη της δεν καθορίζει πλήρως τον σωλήνα.

Για παράδειγμα, δύο σωλήνες από ανοξείδωτο χάλυβα NPS 24 μπορεί να έχουν την ίδια εξωτερική διάμετρο αλλά πολύ διαφορετικά πάχη τοιχώματος, βάρη και δυνατότητες πίεσης.

Αυτός είναι ο λόγος για τον οποίο οι αγοραστές πρέπει πάντα να προσδιορίζουν τόσο το ονομαστικό μέγεθος όσο και το πάχος ή το χρονοδιάγραμμα του τοίχου.

II. Συχνά χρησιμοποιούμενες βιομηχανικές κατηγορίες πάχους τοιχώματος

Οι συγκολλημένοι σωλήνες από ανοξείδωτο χάλυβα-μεγάλης διαμέτρου χρησιμοποιούν κυρίως πρότυπα λεπτού-τοιχώματος, με τις πιο κοινές προδιαγραφές να είναιΔρομολόγια 5S, 10S, 40S και 80S. Είναι σημαντικό να σημειωθεί ότι η βαθμολογία του χρονοδιαγράμματος δεν αντιπροσωπεύει το πραγματικό πάχος τοιχώματος. για την ίδια βαθμολογία χρονοδιαγράμματος, το πραγματικό πάχος τοιχώματος ποικίλλει σημαντικά ανάλογα με το Ονομαστικό μέγεθος σωλήνα (NPS). Επομένως, πρέπει να επαληθεύσετε τις διαστάσεις σε σχέση με τον τυπικό πίνακα παραμέτρων αντί να βασίζεστε σε εικασίες ή εμπειρία.

Η ποιότητα υλικού είναι μια από τις πιο σημαντικές αποφάσεις κατά τον καθορισμό ανοξείδωτων σωληνώσεων μεγάλης διαμέτρου.

I. 304/304L Σωλήνας από ανοξείδωτο χάλυβα

Ο ανοξείδωτος χάλυβας 304 είναι η πιο ευέλικτη ποιότητα, προσφέροντας εξαιρετική γενική αντοχή στη διάβρωση και συγκολλησιμότητα. είναι κατάλληλο για τη συντριπτική πλειοψηφία των βιομηχανικών εφαρμογών μεταφοράς υγρών σε θερμοκρασίες περιβάλλοντος. Η παραλλαγή χαμηλών-άνθρακα 304L είναι το προτιμώμενο υλικό για συγκολλημένους σωλήνες μεγάλης-διαμέτρου. Η φύση του χαμηλού-άνθρακα αποτρέπει αποτελεσματικά την ευαισθητοποίηση στην επηρεαζόμενη από τη θερμότητα ζώνη (HAZ) και αποφεύγει την αστοχία διάβρωσης της συγκόλλησης, ενισχύοντας σημαντικά τη συνολική σταθερότητα του σωλήνα. Χρησιμοποιείται κυρίως σε γενικές βιομηχανικές σωληνώσεις διεργασιών, παροχή νερού και αποχέτευση και ελαφριές βιομηχανίες (όπως η επεξεργασία τροφίμων) όπου οι συνθήκες διάβρωσης είναι ήπιες.

II. 316/316L Σωλήνας από ανοξείδωτο χάλυβα

Το βασικό πλεονέκτημα αυτούΣωλήνα από ανοξείδωτο χάλυβα 316 μεγάλης διαμέτρουείναι η προσθήκη μολυβδαινίου. Σε σύγκριση με τη σειρά 304, προσφέρει εξαιρετικά ανώτερη αντοχή στα ιόντα χλωρίου και στη διάβρωση χημικών μέσων, καθιστώντας την το υλικό επιλογής για σκληρά περιβάλλοντα, όπως μονάδες επεξεργασίας χημικών, παράκτιες περιοχές και εγκαταστάσεις αφαλάτωσης θαλασσινού νερού. Σε βιομηχανικές εφαρμογές, προτιμάται η ποιότητα-χαμηλού άνθρακα 316L λόγω της καταλληλότητάς του για συγκόλληση και της ανώτερης αντοχής στη διακοκκώδη διάβρωση.

Πρέπει να σημειωθεί ότι το 316L είναι πιο ακριβό από το 304L και δεν απαιτείται για κάθε σενάριο. το πρόσθετο κόστος δικαιολογείται μόνο σε περιβάλλοντα λειτουργίας που περιλαμβάνουν ιόντα χλωρίου ή όξινα/αλκαλικά χημικά μέσα.

Σωλήνας από ανοξείδωτο χάλυβα III. 321 και 347

Πρόκειται για ωστενιτικούς ανοξείδωτους χάλυβες που έχουν σχεδιαστεί για συντήρηση σε Παρουσιάζουν εξαιρετική αντοχή σε ερπυσμό και θραύση σε υψηλή{4}}θερμοκρασία, καθώς και αντοχή στη διάβρωση που προκαλείται από ευαισθητοποίηση-κατά τη διάρκεια συγκόλλησης σε υψηλές-θερμοκρασίες. Είναι κατά κύριο λόγο κατάλληλα για συνθήκες λειτουργίας σε υψηλές-θερμοκρασίες, όπως η παραγωγή ενέργειας και οι σωληνώσεις διεργασιών υψηλής-θερμοκρασίας, και δεν είναι απαραίτητα για τυπικά έργα θερμοκρασίας περιβάλλοντος.

IV. Χάλυβας διπλής όψης και Υλικά υψηλής-κράματος

Ως εξειδικευμένα υλικά υψηλής ποιότητας, οι χάλυβες διπλής όψης 2205/2507 και τα 904L προσφέρουν υψηλή αντοχή και εξαιρετική αντοχή σε ιόντα χλωρίου και ισχυρά οξέα. Είναι κατάλληλα για εξαιρετικά σκληρά περιβάλλοντα, συμπεριλαμβανομένων των υπεράκτιων πλατφορμών, των επιχειρήσεων πετρελαίου και φυσικού αερίου βαθιάς-θαλάσσης και του χειρισμού χημικών μέσων υψηλής συγκέντρωσης. Λόγω του πολύ υψηλού κόστους τους, αυτά τα υλικά δεν εμπίπτουν στο πεδίο εφαρμογής της τυπικής επιλογής σωλήνων μεγάλης-διαμέτρου και προορίζονται για εξειδικευμένα έργα υψηλής-τελικής.

I. Γιατί οι σωλήνες-μεγάλης διαμέτρου συγκολλούνται κυρίως;

Καθώς η διάμετρος του σωλήνα αυξάνεται, η κατασκευή σωλήνων χωρίς ραφή γίνεται εκθετικά πιο δύσκολη. Οι σωλήνες από ανοξείδωτο χάλυβα χωρίς ραφή μεγάλης-διαμέτρου αντιμετωπίζουν περιορισμένη παραγωγική ικανότητα, μεγάλους χρόνους παράδοσης, εξαιρετικά υψηλό κόστος προμήθειας και σοβαρούς περιορισμούς στις προδιαγραφές μεγέθους. Αντίθετα, οι συγκολλημένοι σωλήνες-που παράγονται από κυλινδρικές πλάκες και σχηματίζοντας διαμήκεις συγκολλήσεις (με τη διαδικασία EFW)-επιτρέπουν τη μαζική παραγωγή σωλήνων μεγάλης-διαμέτρου-μεγάλου μήκους. Προσφέρουν μια ολοκληρωμένη σειρά προδιαγραφών και ανώτερη-αποτελεσματικότητα κόστους, καθιστώντας τα πλήρως κατάλληλα για τη συντριπτική πλειονότητα των βιομηχανικών συνθηκών λειτουργίας και την κύρια επιλογή για σωλήνες από ανοξείδωτο χάλυβα μεγάλης-διαμέτρου.

II. Πότε απαιτείται σωλήνας χωρίς ραφή;

Μια απρόσκοπτη δομή μπορεί να απαιτείται στις ακόλουθες περιπτώσεις:

• Ορισμένες συνθήκες λειτουργίας υψηλής{0}πίεσης
• Προδιαγραφές τεχνικού σχεδιασμού που επιβάλλουν ρητά σωλήνες χωρίς ραφή
• Τεχνικοί περιορισμοί ειδικά για ένα συγκεκριμένο έργο

Ωστόσο, πρέπει να τονιστεί ότι το "συγκολλημένο" δεν ισοδυναμεί με "χαμηλή ποιότητα". Βασικοί παράγοντες περιλαμβάνουν τα πρότυπα κατασκευής, τις διαδικασίες συγκόλλησης, τη θερμική επεξεργασία, τις μη καταστροφικές δοκιμές, τον έλεγχο διαστάσεων και τις συγκεκριμένες συνθήκες λειτουργίας. Οι συγκολλημένοι σωλήνες συμβατοί με το ASTM A312 έχουν εξαιρετική απόδοση σε ένα ευρύ φάσμα βιομηχανικών εφαρμογών.

Ι. Χημικές και Πετροχημικές Βιομηχανίες

Χρησιμοποιείται για-αγωγούς μεγάλων αποστάσεων που μεταφέρουν χημικές πρώτες ύλες, όξινα και αλκαλικά υγρά και μέσα διεργασίας. Η αξιοποίηση της αντοχής στη χημική διάβρωση του ανοξείδωτου χάλυβα αποτρέπει τη διάβρωση και τη διαρροή του αγωγού, διασφαλίζοντας την ασφαλή και σταθερή λειτουργία της χημικής παραγωγής.

II. Επεξεργασία Νερού και Αφαλάτωση Θαλασσινού Νερού

Τα συστήματα παροχής και αποχέτευσης δημοτικών υδάτων, επεξεργασίας βιομηχανικών λυμάτων και αφαλάτωσης θαλασσινού νερού απαιτούν-σωλήνες μεγάλης διαμέτρου για μεταφορά νερού μεγάλου-όγκου. Ο ανοξείδωτος χάλυβας 316L είναι κατάλληλος για περιβάλλοντα με διάβρωση που προκαλείται από χλωρίδιο-από το θαλασσινό νερό, καθιστώντας τον βασικό υλικό σωληνώσεων για έργα επεξεργασίας παράκτιων υδάτων.

III. Βιομηχανίες πετρελαίου, φυσικού αερίου και LNG

Χρησιμοποιείται σε τερματικές εγκαταστάσεις πετρελαίου και φυσικού αερίου, αγωγούς μεταφοράς διεργασιών και σωληνώσεις κρυογονικών LNG. Η αξιοποίηση των ιδιοτήτων χαμηλής-αντοχής στη θερμοκρασία και τη διάβρωση- διαφόρων ποιοτήτων ανοξείδωτου χάλυβα επιτρέπει σε αυτούς τους σωλήνες να αντέχουν σε πολύπλοκες συνθήκες λειτουργίας πεδίου.

IV. Βιομηχανία Παραγωγής Ηλεκτρικής Ενέργειας

Εφαρμόζεται σε συστήματα ψύξης σταθμών ηλεκτροπαραγωγής, σωληνώσεις διεργασιών υψηλής θερμοκρασίας{{0} και συστήματα μεταφοράς διαβρωτικών μέσων. εξειδικευμένοι βαθμοί υψηλής-θερμοκρασίας όπως 321H και 347H ανταποκρίνονται στις απαιτήσεις των λειτουργιών υψηλής-θερμοκρασίας και υψηλής-πίεσης.
