Περιγραφή προϊόντων
Προδιαγραφές προϊόντος
| Πρότυπα | ASTM A249 / ASME SA249 |
| Ποιότητες χάλυβα | TP201 TP202 TPXM-19 TPXM-29 TP304 TP304L TP304H TP304N TP304LN TP305 TP309S TP309H TP309Cb TP309HCb TP310 TP310bTP TP316 TP316L TP316H TP316N TP316LN TP317 TP317L TP321 TP321H TP347 TP347H TP348 TP348H TPXM-15 |
| Ισοδύναμα Πρότυπα | EN 1.4301 / 1.4307 / 1.4404, DIN X5CrNi18-10, JIS SUS304 / SUS316L |
| Εξωτερική διάμετρος (OD) | 6 mm – 219 mm |
| Πάχος τοίχου (WT) | 0,5 mm – 25 mm |
| Μήκος | 6 m, ή προσαρμοσμένο |
| Επεξεργασία Επιφανειών | Bright Annealed |
| Διαδικασία Παραγωγής | Cold Drawn / Cold Drawn |
| Κατάσταση | Solution Annealed + BA |
Ο σωλήνας από ανοξείδωτο χάλυβα SA 249 TP304 TP316L υφίσταται φωτεινή επεξεργασία ανόπτησης, με αποτέλεσμα τραχύτητα εσωτερικής και εξωτερικής επιφάνειας Ra Μικρότερη ή ίση με 0,8 μm. Αυτό πληροί τις ολοκληρωμένες απαιτήσεις τόσο για τις διαδικασίες CIP (Clean-in-Place) και SIP (Sterilize-in-Place), με αποτέλεσμα να εξαλείφεται ο κίνδυνος μόλυνσης των φαρμακευτικών υγρών.
Το υλικό TP304 προσφέρει αντοχή στη διάβρωση από ουδέτερα μέσα, γλυκό νερό και καθαρό αέρα, ικανοποιώντας τις βασικές αντιδιαβρωτικές απαιτήσεις για τυπικά συστήματα καθαρών σωληνώσεων και δεν παρουσιάζει κίνδυνο σχηματισμού σκουριάς ή συσσώρευσης αλάτων.
Το υλικό TP316L διαθέτει ισοδύναμο αριθμό αντίστασης σε σκασίματα (PREN) μεγαλύτερο ή ίσο με 25, επιτρέποντάς του να αντέχει στη διάβρωση από φαρμακευτικό νερό για έγχυση (WFI), καθαρό ατμό, φαρμακευτικά υγρά-που περιέχουν χλώριο και όξινα ή αλκαλικά διαλύματα καθαρισμού. Επιπλέον, με περιεκτικότητα σε άνθρακα μικρότερη ή ίση με 0,03%, αποτρέπει αποτελεσματικά τη διακοκκώδη διάβρωση-έναν κίνδυνο που σχετίζεται με διαδικασίες αποστείρωσης και συγκόλλησης σε υψηλές{{6} θερμοκρασίες. Αυτό επιτρέπει στο υλικό να υπομένει επανειλημμένα κύκλους αποστείρωσης SIP σε θερμοκρασίες που κυμαίνονται από 121 βαθμούς έως 135 βαθμούς, επιδεικνύοντας ανώτερη σταθερότητα υλικού σε σύγκριση με το TP304.
Προσαρμοσμένες Υπηρεσίες
- Η TORICH προσφέρει εξατομικευμένη κατασκευή για μη-τυπικές εξωτερικές διαμέτρους, πάχη τοιχωμάτων και σταθερά μήκη, καλύπτοντας τις διαφορετικές απαιτήσεις τόσο των σωλήνων ακριβείας μικρής{{1} κλίμακας όσο και των κύριων αγωγών μεταφοράς μεγάλης-κλίμακας.
- Οι σωλήνες μας παρέχονται με φινίρισμα επιφάνειας BA (Bright Annealed). προσφέρουμε επίσης μια επιλογή ηλεκτρογυαλισμένης επιφάνειας, ικανή να επιτύχει τραχύτητα εσωτερικού τοιχώματος Ra Μικρότερη ή ίση με 0,4 μm. Αυτό το καθιστά ιδανικό για συστήματα σωληνώσεων υψηλής καθαρότητας-που χρησιμοποιούνται σε εφαρμογές όπως το Water for Injection (WFI), τα βιοφαρμακευτικά προϊόντα και την παραγωγή εμβολίων.
- Παρέχουμε υπηρεσίες κοπής ακριβείας και λοξότμησης 30 μοιρών /45 μοιρών, που εκτελούνται σε περιβάλλον επεξεργασίας χωρίς σκόνη-για να διασφαλιστεί η πλήρης συμμόρφωση με τα πρότυπα καθαρής κατασκευής GMP.
Χημική Σύνθεση
| Στοιχείο | Ανθρακας | Μαγγάνιο | Πυρίτιο | Φώσφορος | Θείο | Χρώμιο | Νικέλιο | Μολυβδαίνιο | Τιτάνιο | Σίδηρος |
| TP304 | Μικρότερο ή ίσο με 0,08 | Μικρότερο ή ίσο με 2,0 | Μικρότερο ή ίσο με 0,75 | Μικρότερο ή ίσο με 0,045 | Μικρότερο ή ίσο με 0,030 | 18.0–20.0 | 8.0–11.0 | – | – | Ισορροπία |
| TP316L | Μικρότερο ή ίσο με 0,035 | Μικρότερο ή ίσο με 2,0 | Μικρότερο ή ίσο με 0,75 | Μικρότερο ή ίσο με 0,045 | Μικρότερο ή ίσο με 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 | – | Ισορροπία |
| TP348H | Μικρότερο ή ίσο με 0,08 | Μικρότερο ή ίσο με 2,0 | Μικρότερο ή ίσο με 0,75 | Μικρότερο ή ίσο με 0,045 | Μικρότερο ή ίσο με 0,030 | 18.0–20.0 | 9.0–13.0 | – | Μεγαλύτερο ή ίσο με 5×C–0,70 | Ισορροπία |
| TPXM-15 | 0.10–0.20 | Μικρότερο ή ίσο με 2,0 | Μικρότερο ή ίσο με 1,0 | Μικρότερο ή ίσο με 0,045 | Μικρότερο ή ίσο με 0,030 | 15.0–18.0 | 12.0–15.0 | 2.0–3.0 | – | Ισορροπία |
Μηχανικές Ιδιότητες
| Ιδιοκτησία | Αντοχή σε εφελκυσμό (MPa) | Ισχύς απόδοσης 0,2% (MPa) | Επιμήκυνση (%) | Σκληρότητα (HB) |
| TP304 | Μεγαλύτερο ή ίσο με 515 | Μεγαλύτερο ή ίσο με 205 | Μεγαλύτερο ή ίσο με 40 | Μικρότερο ή ίσο με 217 |
| TP316L | Μεγαλύτερο ή ίσο με 485 | Μεγαλύτερο ή ίσο με 170 | Μεγαλύτερο ή ίσο με 40 | Μικρότερο ή ίσο με 217 |
| TP348H | Μεγαλύτερο ή ίσο με 515 | Μεγαλύτερο ή ίσο με 205 | Μεγαλύτερο ή ίσο με 35 | Μικρότερο ή ίσο με 230 |
| TPXM-15 | Μεγαλύτερο ή ίσο με 550 | Μεγαλύτερο ή ίσο με 250 | Μεγαλύτερο ή ίσο με 30 | Μικρότερο ή ίσο με 240 |
Πιθανοί εναλλακτικοί βαθμοί
- Για συμβατικά συστήματα σωληνώσεων καθαρισμένου νερού και καθαρού αερίου που απαιτούν ελαφρώς υψηλότερη σταθερότητα συγκόλλησης, μπορεί να χρησιμοποιηθεί το TP304L-μια χαμηλών-έκδοσης άνθρακα του TP304-.
- Για φαρμακευτικούς αγωγούς που περιλαμβάνουν εξαιρετικά διαβρωτικές ουσίες, το 904L είναι μια κατάλληλη επιλογή. προσφέρει εξαιρετική αντοχή σε ισχυρά οξέα και υψηλές συγκεντρώσεις ιόντων χλωρίου, αν και συνεπάγεται υψηλότερο κόστος.
Τομείς εφαρμογής
Οι σωλήνες από ανοξείδωτο χάλυβα χωρίς ραφή ASTM A249 TP304 / TP316L είναι κατάλληλοι για τις ακόλουθες εφαρμογές:
Οι σωλήνες χωρίς ραφή TP304 BA χρησιμοποιούνται για γενικά καθαρισμένο νερό, καθαρό πεπιεσμένο αέρα, ουδέτερα μέσα διεργασίας, συστήματα σωληνώσεων σε φαρμακευτικές εγκαταστάσεις εσωτερικού και παρόμοιες εφαρμογές.
Οι σωλήνες χωρίς ραφές TP316L BA χρησιμοποιούνται για Ένεση νερού (WFI), καθαρό ατμό, συστήματα CIP/SIP, φαρμακευτικά διαλύματα-που περιέχουν χλώριο, βιοφαρμακευτικά προϊόντα/εμβόλια, συστήματα σωληνώσεων σε παράκτιες φαρμακευτικές εγκαταστάσεις και παρόμοιες εφαρμογές.

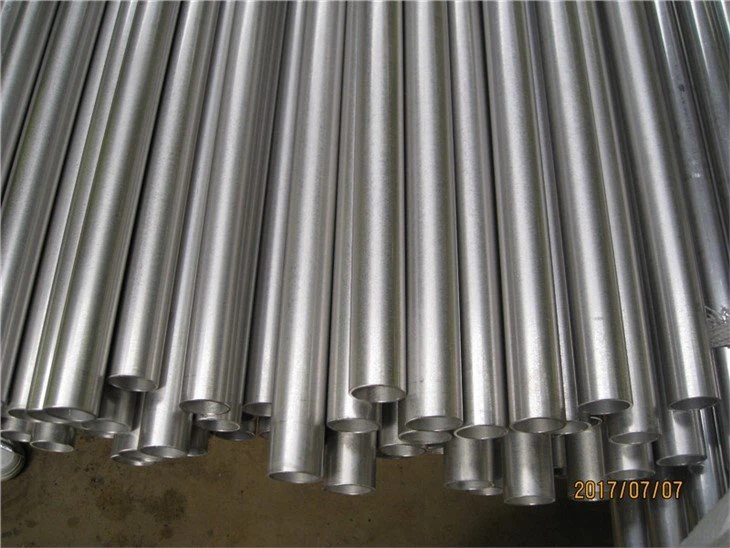

Εμφάνιση προϊόντων
Εξοπλισμός δοκιμής
Εργοστασιακός Εξοπλισμός
Εξοπλισμός τουρσί
Πακέτο προϊόντων
Ο σωλήνας υφίσταται απολίπανση και καθαρισμό με υπερήχους και τα άκρα του σφραγίζονται με πλαστικά καπάκια και διπλή-επίπεδη συσκευασία PE για να διασφαλιστεί ότι παραμένει απαλλαγμένος από μόλυνση κατά την αποθήκευση και τη μεταφορά.
FAQ
Ε: Γιατί η φαρμακευτική βιομηχανία δίνει προτεραιότητα στη σωλήνωση BA (Bright Annealed) έναντι της τυπικής σωλήνωσης τουρσί;
Α: Η σωλήνωση BA διαθέτει μια εσωτερική επιφάνεια με φινίρισμα καθρέφτη-χωρίς άλατα και οξέα-υπολείμματα τουρσί (Ra Μικρότερο ή ίσο με 0,8 μm). αυτό το φινίρισμα αποτρέπει αποτελεσματικά το σχηματισμό βιοφίλμ και επιτρέπει την επαναλαμβανόμενη αποστείρωση. Αντίθετα, οι σωλήνες τουρσί έχουν χαμηλότερη ποιότητα φινιρίσματος επιφάνειας, καθιστώντας τους επιρρεπείς στο να φιλοξενούν ρύπους και δεν μπορούν να ανταποκριθούν στις αυστηρές απαιτήσεις καθαριότητας και συμμόρφωσης του φαρμακευτικού τομέα.
Ε: Συμμορφώνεται η σωλήνωση με τις απαιτήσεις πιστοποίησης FDA και cGMP;
Α: Απολύτως. Μπορούμε να παρέχουμε πιστοποιητικά υλικού, αναφορές δοκιμών και δηλώσεις συμμόρφωσης και υποστηρίζουμε πλήρως τις φαρμακευτικές εταιρείες κατά τη διάρκεια επιθεωρήσεων εγκαταστάσεων GMP και ελέγχων τρίτων-.
Ε: Μπορεί η επιφάνεια BA να αντέξει την αποστείρωση με ατμό σε υψηλή-θερμοκρασία;
Α: Ναι. Το υλικό-που σταθεροποιήθηκε μέσω ανόπτησης υπό κενό-επιδεικνύει εξαιρετική σταθερότητα και μπορεί να αντέξει επαναλαμβανόμενους κύκλους αποστείρωσης με ατμό σε θερμοκρασίες που κυμαίνονται από 121 βαθμούς έως 135 βαθμούς χωρίς παραμόρφωση, οξείδωση ή υποβάθμιση της απόδοσης.
