Περιγραφή προϊόντων
Προδιαγραφές προϊόντος
| Πρότυπα | ASTM A269/A269M |
| Ποιότητες χάλυβα | TP304, TP304L, TP316, TP316L, TP321, κ.λπ. |
| Ισοδύναμα Πρότυπα | EN 10216-5 / EN 10312;JIS G3459/G4303 |
| Εξωτερική διάμετρος (OD) | 3 mm - 25 mm |
| Πάχος τοίχου (WT) | 0,5 mm - 3 mm |
| Μήκος | έως 100μ |
| Επεξεργασία Επιφανειών | Φωτεινό ανόπτη |
| Διαδικασία Παραγωγής | Ψυχρό σχέδιο / ψυχρή έλαση |
| Κατάσταση | Κουλουριασμένα, ανοπτημένα και τουρσί / φωτεινά ανοπτημένα |

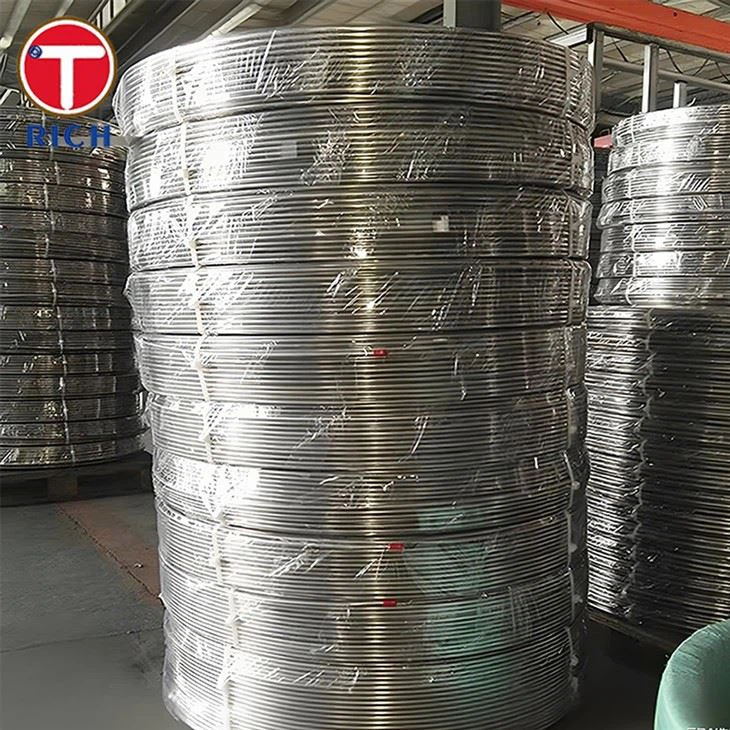

Ο σωλήνας πηνίου από ανοξείδωτο χάλυβα TORICH παρέχεται σε συνεχή πηνία, ελαχιστοποιώντας την ανάγκη για αρμούς. Με επιμήκυνση μεγαλύτερη ή ίση με 35% στην μαλακή κατάσταση ανόπτησης, μπορεί να λυγίσει και να τυλιχτεί σε οποιαδήποτε γωνία χωρίς ελατήριο, καθιστώντας το ιδανικό για δρομολόγηση σε περιορισμένους χώρους λέβητα και για σύνθετες διατάξεις σωληνώσεων.
Η σωλήνωση υφίσταται ψυχρή έλαση/ψυχρή έλξη και φωτεινή ανόπτηση. η ανοχή της εξωτερικής διαμέτρου ελέγχεται εντός ±0,05 mm και η ανοχή πάχους τοιχώματος είναι ±10% ή καλύτερη. Η τυπική τραχύτητα της εσωτερικής επιφάνειας είναι Ra μικρότερη ή ίση με 0,8 μm (με φωτεινή-ανοπτημένη σωλήνωση που επιτυγχάνει Ra 0,4–0,6 μm), η οποία ελαχιστοποιεί τα υπολείμματα του μέσου και την πρόσφυση σωματιδίων, εξασφαλίζοντας γρήγορη απόκριση και φράξιμο-ελεύθερη λειτουργία για ανίχνευση πίεσης και διαφορικής πίεσης πομπού.
Προσαρμοσμένες Υπηρεσίες
- Η TORICH προσφέρει υπηρεσίες για πηνία σταθερού μήκους-και σωλήνες ευθείας-κοπής, επιτρέποντας την προσαρμογή σε οποιοδήποτε μήκος με βάση τη διάταξη του εξοπλισμού και υποστηρίζοντας ακριβή, τμηματοποιημένη κοπή.
- Οι επιλογές επεξεργασίας επιφανειών περιλαμβάνουν BA (Bright Annealed), AP (Pickled and Passivated) και μηχανική στίλβωση εσωτερικών και εξωτερικών τοίχων. Οι σωληνώσεις σέρβις οξυγόνου μπορεί να υποστούν απολίπανση, αφαίρεση λαδιού και καθαρισμό/σφράγιση αζώτου.
- Προσαρμοσμένες υπηρεσίες τελικού-τελικού φινιρίσματος-συμπεριλαμβανομένης της τετράγωνης κοπής, της λοξοτομής, της αφαίρεσης γρεζιών, του φουντώματος και της αιώρησης-διατίθενται για την κάλυψη των απαιτήσεων σύνδεσης για διάφορα εξαρτήματα οργάνων και βαλβίδες.
Χημική Σύνθεση
| Στοιχείο | C max. | Si max. | Mn μέγ. | P max. | S μέγ. | Cr | Ni | Μο |
|---|---|---|---|---|---|---|---|---|
| TP304 | 0.080 | 1.00 | 2.00 | 0.045 | 0.030 | 18.0–20.0 | 8.0–11.0 | - |
| TP304L | 0.030 | 1.00 | 2.00 | 0.045 | 0.030 | 18.0–20.0 | 8.0–13.0 | - |
| TP316 | 0.080 | 1.00 | 2.00 | 0.045 | 0.030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| TP316L | 0.030 | 1.00 | 2.00 | 0.045 | 0.030 | 16.0–18.0 | 10.0–15.0 | 2.0–3.0 |
Μηχανικές Ιδιότητες
| Ιδιοκτησία | Αντοχή εφελκυσμού, ελάχ. | Ισχύς απόδοσης, ελάχ. | Επιμήκυνση, min. | Σκληρότητα, μέγ. |
|---|---|---|---|---|
| TP304 | 515 MPa | 205 MPa | 35% | HRB 92 |
| TP304L | 485 MPa | 170 MPa | 35% | HRB 92 |
| TP316 | 515 MPa | 205 MPa | 35% | HRB 95 |
| TP316L | 485 MPa | 170 MPa | 35% | HRB 95 |
Πιθανοί εναλλακτικοί βαθμοί
- Ο ανοξείδωτος χάλυβας 201 είναι-οικονομικός και λιγότερο ακριβός από το 304. είναι κατάλληλο μόνο για τυπικές σωληνώσεις οργάνων λέβητα πολιτικού που λειτουργούν υπό συνθήκες θερμοκρασίας και πίεσης περιβάλλοντος χωρίς έκθεση σε διαβρωτικούς παράγοντες.
- Για εξειδικευμένες βιομηχανικές εφαρμογές λεβήτων που περιλαμβάνουν ισχυρά οξέα ή αλκάλια, υψηλή υγρασία ή ακραίες θερμοκρασίες, ο ανοξείδωτος χάλυβας 904L είναι μια κατάλληλη επιλογή. Η υψηλότερη περιεκτικότητά του σε νικέλιο και μολυβδαίνιο παρέχει διάβρωση και υψηλή-αντοχή στη θερμοκρασία πολύ ανώτερη από αυτή των 316 λίτρων.
- Εάν οι σωληνώσεις οργάνων εκτίθενται συνεχώς στο εύρος θερμοκρασίας ευαισθητοποίησης 427–816 μοιρών, επιλέξτε ανοξείδωτο χάλυβα TP321 ή TP316Ti. αυτοί οι βαθμοί είναι κατάλληλοι για εφαρμογές όπως-γραμμές ανίχνευσης πίεσης για υπερθερμαντήρες και αναθερμαντήρες ή γραμμές δειγματοληψίας ατμού υψηλής-θερμοκρασίας.
Τομείς εφαρμογής
Ο σωλήνας πηνίου από ανοξείδωτο χάλυβα ASTM A269 είναι κατάλληλος για:
- Γραμμές μέτρησης πίεσης λέβητα
- Διαφορικές-γραμμές παλμών πίεσης
- Γραμμές δειγματοληψίας ατμού
- Συστήματα δειγματοληψίας νερού λεβήτων
- Όργανα τροφοδοσίας νερού
- Συνδέσεις πομπού πίεσης
- Συστήματα μέτρησης θερμοκρασίας
Εμφάνιση προϊόντων
Εξοπλισμός δοκιμών
Εργοστασιακός Εξοπλισμός
Εξοπλισμός τουρσί
Εξοπλισμός στίλβωσης
Ψυχρός εξοπλισμός σχεδίασης
Πακέτο προϊόντων
FAQ
Ε: Παρέχετε σωλήνες χωρίς ραφή ή συγκολλημένα;
Α: Προσφέρουμε και τα δύο. Οι σωλήνες χωρίς ραφή-ψυχής έλξης χρησιμοποιούνται συνήθως για πηνία οργάνων για να διασφαλιστεί η αντοχή και η καθαριότητα. Ωστόσο, τα συγκολλημένα πηνία ψυχρής-έλασης είναι επίσης διαθέσιμα για εφαρμογές που είναι ευαίσθητες στο κόστος ή μεγαλύτερες διαμέτρους. Όλοι οι συγκολλημένοι σωλήνες υποβάλλονται σε ανόπτηση διαλύματος και μη-δοκιμές.
Ε: Ποια είναι τα τυπικά μήκη παροχής για σπειροειδή σωλήνες;
Α: Τα κοινά μήκη πηνίου περιλαμβάνουν 15 m, 30 m, 50 m και 100 m, αν και τα προσαρμοσμένα μήκη είναι διαθέσιμα κατόπιν αιτήματος. Η ευθεία σωλήνωση μπορεί να κοπεί σε 3 m, 6 m ή προσαρμοσμένα μήκη.
Ε: Οι σωλήνες υποβάλλονται σε υδροστατική δοκιμή ή μη-καταστροφική δοκιμή;
Α: Κάθε πηνίο υποβάλλεται σε υδροστατική δοκιμή ή δοκιμή δινορευμάτων σύμφωνα με τα πρότυπα ASTM A269. πρόσθετες δοκιμές-όπως δοκιμές υπερήχων, στεγανότητα αέρα-και ακτινογραφικές δοκιμές συγκολλήσεων-είναι επίσης διαθέσιμες.
