Περιγραφή προϊόντων
Προδιαγραφές προϊόντος
| Πρότυπα | ASTM A213, ASTM A269, ASTM A312, EN 10216-5 |
| Ποιότητες χάλυβα | TP304, TP304L, TP316, TP316L, Duplex 2205 |
| Ισοδύναμα Πρότυπα | EN (1.4301, 1.4404, 1.4462), DIN (X5CrNi18-10) |
| Εξωτερική διάμετρος σωλήνα | 19 mm – 76 mm |
| Πάχος τοίχου (WT) | 2,0 mm – 8,0 mm |
| Μήκος σωλήνα | Έως 18 μέτρα |
| Ύψος πτερυγίου | 8 mm – 20 mm |
| Πάχος πτερυγίου | 0,8 mm – 1,5 mm |
| Fin Pitch | 4 – 11 FPI |
Ο οδοντωτός σωλήνας με πτερύγια είναι ικανός να λειτουργεί σταθερά για παρατεταμένες περιόδους σε θερμοκρασίες εργασίας που φτάνουν έως και τους 600 βαθμούς. Συγκεκριμένα, ο ανοξείδωτος χάλυβας 304 μπορεί να χρησιμοποιηθεί συνεχώς σε θερμοκρασίες κάτω των 540 βαθμών, ενώ το 316L προσφέρει ακόμη ανώτερη σταθερότητα σε υψηλές{4}}θερμοκρασίες.
Ο σχεδιασμός με οδοντωτό πτερύγιο διευρύνει σημαντικά την επιφάνεια ανταλλαγής θερμότητας (αυξάνοντας την περιοχή απαγωγής θερμότητας σε περισσότερο από οκτώ φορές αυτή ενός γυμνού σωλήνα) και δημιουργεί έντονους αναταράξεις καθώς περνάει η ροή αέρα. Αυτό έχει ως αποτέλεσμα 30% έως 50% βελτίωση στην απόδοση μεταφοράς θερμότητας σε σύγκριση με τους τυπικούς σωλήνες με ευθύ-πτερύγιο. Επιπλέον, η διαδικασία συγκόλλησης υψηλής-συχνότητας εξασφαλίζει μια μεταλλουργική σύνδεση μεταξύ των πτερυγίων και του σωλήνα βάσης, αποδίδοντας αντοχή σε εφελκυσμό που υπερβαίνει τα 200 MPa.
Η λεία επιφάνεια του ανοξείδωτου χάλυβα-σε συνδυασμό με την οδοντωτή δομή, η οποία αλλάζει την κατεύθυνση ροής του υγρού-ελαχιστοποιεί τη συσσώρευση σκόνης και σωματιδίων. Συνεπώς, η αντίστασή του στη ρύπανση είναι βελτιωμένη κατά περισσότερο από 40% σε σύγκριση με τους σωλήνες με πτερύγια από ανθρακούχο χάλυβα, καθιστώντας τον ιδανικό για εφαρμογές ανταλλαγής θερμότητας που περιλαμβάνουν καυσαέρια με σκόνη- στη βιομηχανία παραγωγής ενέργειας.
Προσαρμοσμένες Υπηρεσίες
- Η TORICH προσφέρει υπηρεσίες προσαρμοσμένου μεγέθους για εξωτερικές διαμέτρους σωλήνων βάσης (19 mm – 76 mm), πάχη τοιχωμάτων (2,0 mm – 8,0 mm), ύψη πτερυγίων (8 mm – 20 mm), πάχη πτερυγίων (0,8 mm – 3,5 mm) και βήματα πτερυγίων (3 mm – 75 mm).
- Υποστηρίζουμε την προσαρμογή εξειδικευμένων διαμορφώσεων-όπως δομές σε σχήμα U,-σχήμα L και σερπεντοειδή-για να εξυπηρετούν τους περιορισμένους χώρους εγκατάστασης που συναντώνται συχνά στον εξοπλισμό παραγωγής ενέργειας. Τα μοτίβα διάταξης πτερυγίων (ενσωματωμένα ή κλιμακωτά) μπορούν επίσης να προσαρμοστούν.
- Παρέχουμε διάφορες υπηρεσίες τελικής-τελικής φινιρίσματος, συμπεριλαμβανομένης της λοξοτομής, της αυλάκωσης και του σπειρώματος.
Χημική Σύνθεση
| Στοιχείο | C (%) | Mn (%) | Si (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) |
|---|---|---|---|---|---|---|---|---|
| 304 | Μικρότερο ή ίσο με 0,08 | Μικρότερο ή ίσο με 2,00 | Μικρότερο ή ίσο με 1,00 | Μικρότερο ή ίσο με 0,045 | Μικρότερο ή ίσο με 0,030 | 18.0–20.0 | 8.0–10.5 | - |
| 316 | Μικρότερο ή ίσο με 0,08 | Μικρότερο ή ίσο με 2,00 | Μικρότερο ή ίσο με 1,00 | Μικρότερο ή ίσο με 0,045 | Μικρότερο ή ίσο με 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| 321 | Μικρότερο ή ίσο με 0,08 | Μικρότερο ή ίσο με 2,00 | Μικρότερο ή ίσο με 1,00 | Μικρότερο ή ίσο με 0,045 | Μικρότερο ή ίσο με 0,030 | 17.0–19.0 | 9.0–12.0 | - |
| 409 | Μικρότερο ή ίσο με 0,08 | Μικρότερο ή ίσο με 1,00 | Μικρότερο ή ίσο με 1,00 | Μικρότερο ή ίσο με 0,045 | Μικρότερο ή ίσο με 0,030 | 10.5–11.75 | Μικρότερο ή ίσο με 0,50 | - |
Μηχανικές Ιδιότητες
| Ιδιοκτησία | Αντοχή σε εφελκυσμό (MPa) | Ισχύς απόδοσης 0,2% (MPa) | Επιμήκυνση (%) | Σκληρότητα (HB) |
| 304 | Μεγαλύτερο ή ίσο με 520 | Μεγαλύτερο ή ίσο με 205 | Μεγαλύτερο ή ίσο με 40 | Μικρότερο ή ίσο με 90 |
| 316 | Μεγαλύτερο ή ίσο με 515 | Μεγαλύτερο ή ίσο με 205 | Μεγαλύτερο ή ίσο με 40 | Μικρότερο ή ίσο με 90 |
| 321 | Μεγαλύτερο ή ίσο με 515 | Μεγαλύτερο ή ίσο με 205 | Μεγαλύτερο ή ίσο με 40 | Μικρότερο ή ίσο με 90 |
| 409 | Μεγαλύτερο ή ίσο με 380 | Μεγαλύτερο ή ίσο με 170 | Μεγαλύτερο ή ίσο με 20 | Μικρότερο ή ίσο με 88 |
Πιθανοί εναλλακτικοί βαθμοί
- Για συνθήκες λειτουργίας εξαιρετικά υψηλής-θερμοκρασίας, το TP310S είναι η κατάλληλη επιλογή. μπορεί να λειτουργεί συνεχώς σε θερμοκρασίες κάτω των 850 βαθμών και ισχύει για υπερ-υπερκρίσιμες μονάδες παραγωγής ενέργειας, εναλλάκτες θερμότητας καυσαερίων υψηλής-θερμοκρασίας και παρόμοιο εξοπλισμό.
- Στη βιομηχανία παραγωγής ηλεκτρικής ενέργειας-συγκεκριμένα σε απαιτητικά περιβάλλοντα, όπως συστήματα αποθείωσης καυσαερίων (FGD) και υψηλής-ανταλλαγής θερμότητας καυσαερίων που περιλαμβάνει διπλό ανοξείδωτο χάλυβα χλωρίου-2205, συνιστάται, καθώς η αντίστασή του στη διάβρωση ξεπερνά τα 316L.
περιοχές εφαρμογής
- Στα συστήματα λεβήτων θερμικών σταθμών ηλεκτροπαραγωγής, χρησιμοποιούνται κυρίως σε εξοικονομητές, προθερμαντήρες αέρα, μονάδες ανάκτησης θερμότητας απαερίων καυσαερίων και παρόμοια εξαρτήματα.
- Στην παραγωγή υδροηλεκτρικής ενέργειας, χρησιμοποιούνται σε ψύκτες αέρα για γεννήτριες υδροστροβίλου, ψύκτες λαδιού λίπανσης για μονάδες παραγωγής, συστήματα ανταλλαγής θερμότητας νερού ψύξης και σχετικές εφαρμογές.
- Σε σταθμούς ηλεκτροπαραγωγής συνδυασμένου- κύκλου, χρησιμοποιούνται σε γεννήτριες ατμού ανάκτησης θερμότητας (HRSG).
- Σε πυρηνικούς σταθμούς, εφαρμόζονται σε θερμαντήρες νερού τροφοδοσίας, εναλλάκτες θερμότητας για βοηθητικά συστήματα ψύξης και άλλο κρίσιμο εξοπλισμό.
- Ο οδοντωτός σωλήνας με πτερύγια χρησιμοποιείται επίσης για ανάκτηση θερμότητας απορριμμάτων σε μονάδες αποτέφρωσης αποβλήτων σε-ενέργεια, συστήματα αποθείωσης καυσαερίων (FGD) και εφαρμογές ανάκτησης απορριμμάτων θερμότητας σε βιομηχανικούς κλιβάνους και κλιβάνους.

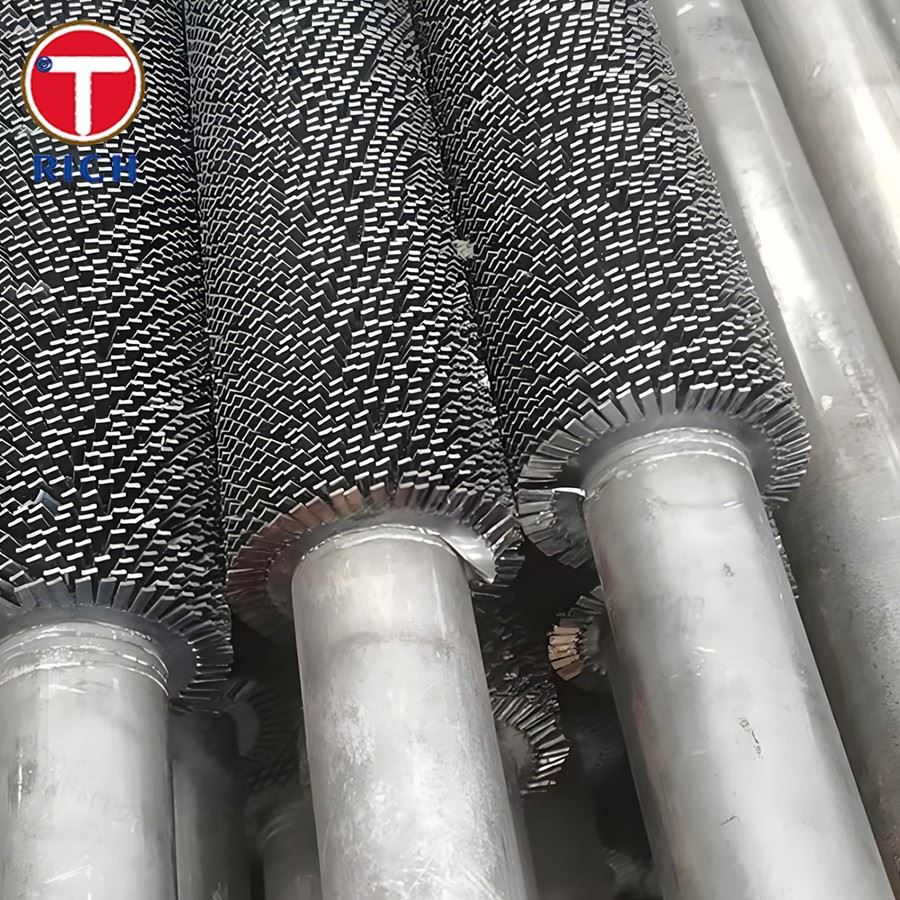

Εμφάνιση προϊόντων
Εξοπλισμός δοκιμής
Εργοστασιακός Εξοπλισμός
Εξοπλισμός τουρσί
Πακέτο προϊόντων
FAQ
Ε: Ποια είναι η μέγιστη θερμοκρασία λειτουργίας;
Α: Μπορεί να φτάσει έως και 600 μοίρες, ανάλογα με την ποιότητα του υλικού.
Ε: Πώς μπορώ να επιλέξω το κατάλληλο υλικό (304 vs. 316L);
Α: Εάν το περιβάλλον λειτουργίας περιλαμβάνει τυπικά καυσαέρια, αέρα ή μέσα γλυκού νερού και η θερμοκρασία είναι Μικρότερη ή ίση με 540 βαθμούς, το TP304/304L είναι μια κατάλληλη επιλογή. Ωστόσο, εάν το περιβάλλον λειτουργίας περιέχει ιόντα χλωρίου (π.χ. σε παράκτιους σταθμούς ηλεκτροπαραγωγής ή συστήματα ψύξης θαλασσινού νερού), καυσαέρια που περιέχουν θείο ή περιλαμβάνει χημικά περιβάλλοντα υψηλής διαβρωτικότητας, συνιστάται το TP316/316L.
Ε: Ποιες επιθεωρήσεις γίνονται;
Α: Δοκιμή PMI, UT, δινορρευμάτων και υδροστατική δοκιμή.
